沖擊式水輪機模型

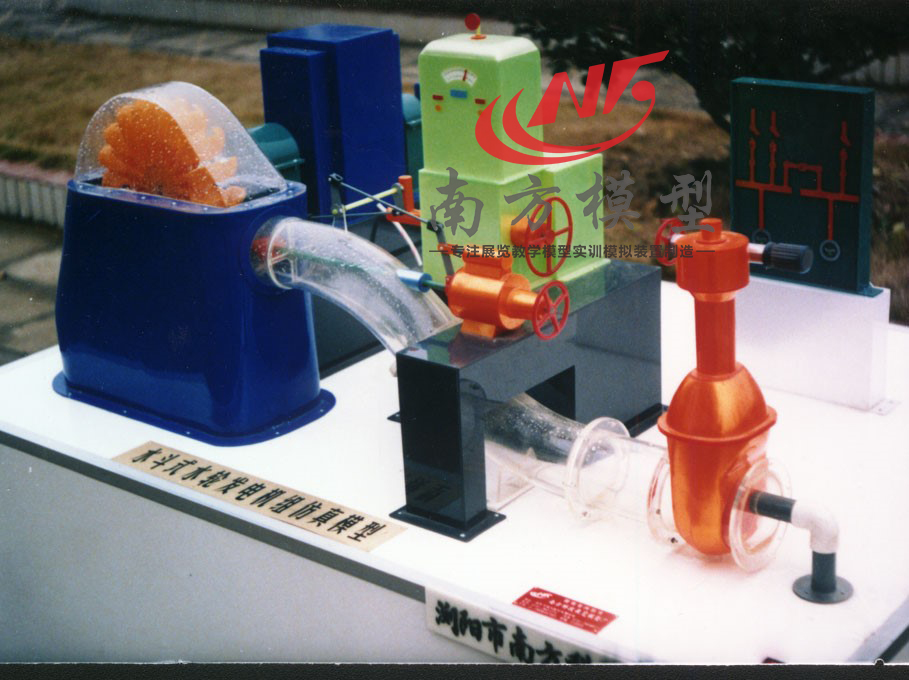

水斗式水輪機模型

水斗式水輪機模型主要結構包括PMMA透明材質輸水管、噴流機構、轉輪、折向器和機殼等切擊式水輪機工作射流中心線與轉輪節圓相切，故名切擊式水輪機。其轉輪葉片均由一系列呈雙碗狀水斗組成，故又稱水斗式水輪機。切擊式水輪機是目前沖擊式水輪機中應用最廣泛的一種機型。

噴流機構主要由噴管、噴嘴、噴針（針閥）和噴針移動機構組成；其作用是把水流勢能轉化為射流動能，并通過移動噴針來調節流量 。

轉輪由圓盤和固定在它上面的水斗組成，射流沖向水斗，水斗與射流相互作用，射流動能轉化為轉輪旋轉機械能；由于承受射流，水頭越高對轉輪強度要求也越高。

折向器就是一塊高強度鋼板（和驅動裝置），機組甩負荷時折向器迅速使射流偏轉，避免使機組轉速過快。

機殼則主要起支撐水輪機軸承、排水的作用。

值得說明的是水斗水輪機中噴流機構和折向器都不只一套，其數量因型號各異，一般水頭低時選4—6個，水頭高時選2—3個。
