水地源熱泵機組模型  多能互補地源熱泵工藝沙盤模型

水地源熱泵沙盤模型規格說明：

規格：按實物比例1:15制作尺寸2200×1500mm

電源：AC220V輸入，12V直流輸出、功率50W

說明銘牌：200*100mm、亞克力UV噴繪

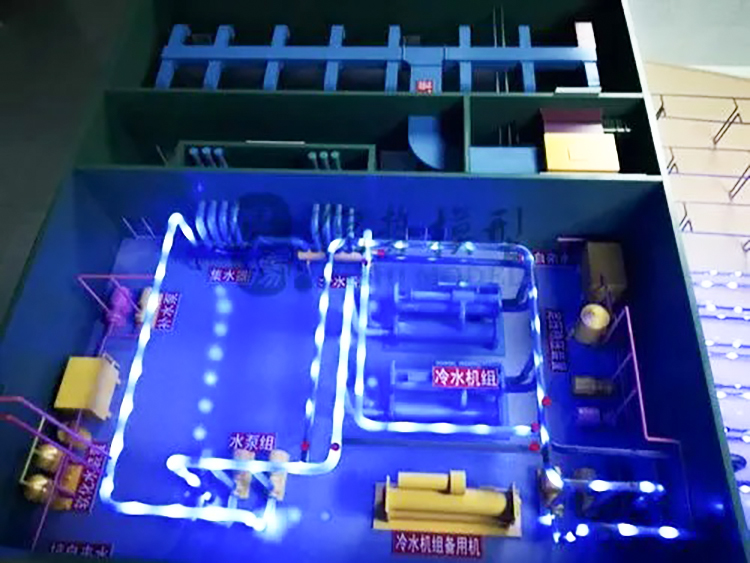

按實物1：40等比例縮小仿真制作出建筑的主體結構與內部場景、四周環境景觀、燈光布置、透明材質與剖面結構展示內部設備。建筑主體包含地下部分、一二樓與房頂。水地源熱泵模型等比例微縮按實物仿真制作，地源熱泵模型結構為1/4剖視，主要設備組成：板式換熱器、蒸發器與冷凝器、螺桿式壓縮機、干燥過濾器、分離器、冷卻與冷凍水泵、各種調節閥門與管路、控制設備等。

螺桿壓縮機剖切作模擬仿真電動展示，其余殼管式蒸發器、冷凝器、壓縮機各設備間工質流動演示用亞克力中空管材連接，內部安裝流星雨LED燈帶模擬工質流動。

水地源熱泵沙盤模型材質：方管、冷軋板、PMMA、ABS板材、工程塑料、汽車烤漆、LED燈光控制器、植物、數木、人物等。

模型底座為木質表面噴涂白色烤漆，底部安裝福馬輪可四向移動。沙盤臺面安裝30mm鋼化玻璃圍擋。

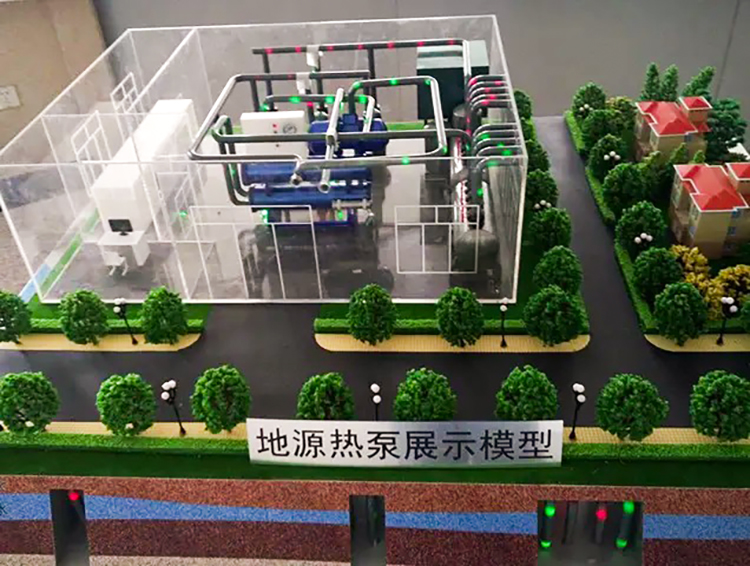

地源熱泵仿真展示模型

地源熱泵是利用淺層地能進行供熱制冷的新型能源利用技術，是熱泵的一種,熱泵是利用卡諾循環和逆卡諾循環原理轉移冷量和熱量的設備.地源熱泵通常是指能轉移地下土壤中熱量或者冷量到所需要的地方.通常熱泵都是用來做為空調制冷或者采暖用的.地源熱泵還利用了地下土壤巨大的蓄熱蓄冷能力,冬季地源把熱量從地下土壤中轉移到建筑物內,夏季再把地下的冷量轉移到建筑物內,一個年度形成一個冷熱循環。

工作原理

制冷模式：

在制冷狀態下，地源熱泵機組內的壓縮機對冷媒做功，使其進行汽-液轉化的循環。通過蒸發器內冷媒的蒸發將由風機盤管循環所攜帶的熱量吸收至冷媒中，在冷媒循環同時再通過冷凝器內冷媒的冷凝，由水路循環將冷媒所攜帶的熱量吸收，最終由水路循環轉移至地水、地下水或土壤里。在室內熱量不斷轉移至地下的過程中，通過風機盤管，以13℃以下的冷風的形式為房間供冷。

制熱模式

在供暖狀態下，壓縮機對冷媒做功，并通過換向閥將冷媒流動方向換向。由地下的水路循環吸收地表水、地下水或土壤里的熱量，通過冷凝器內冷媒的蒸發，將水路循環中的熱量吸收至冷媒中，在冷媒循環的同時再通過蒸發器內冷媒的冷凝，由風機盤管循環將冷媒所攜帶的熱量吸收。在地下的熱量不斷轉移至室內的過程中，以35℃以上熱風的形式向室內供暖。

地源熱泵機組仿真模型

地源熱泵優點：

高效節能，穩定可靠

地能或地表淺層地?zé)豳Y源的溫度一年四季相對穩定，土壤與空氣溫差一般為17度，冬季比環境空氣溫度高，夏季比環境空氣溫度低，是很好的熱泵熱源和空調冷源，這種溫度特性使得地源熱泵比傳統空調系統運行效率要高40%～60%，因此要節能和節省運行費用40%－50%左右。通常地源熱泵消耗1KW的能量，用戶可以得到5KW以上的熱量或4KW以上冷量，所以我們將其稱為節能型空調系統。

無環境污染

地源熱泵的污染物排放，與空氣源熱泵相比，相當于減少40%以上，與電供暖相比，相當于減少70%以上，真正的實現了節能減排。

一機多用

地源熱泵系統可供暖、制冷，還可供生活熱水，一機多用，一套系統可以替換原來的鍋爐加空調的兩套裝置或系統。

維護費用低

地源熱泵系統運動部件要比常規系統少，因而減少維護，系統安裝在室內，不暴露在風雨中，也可免遭損壞，更加可靠，延長壽命。

使用壽命長

地源熱泵的地下埋管選用聚乙烯和聚丙烯塑料管，壽命可達幾十年。

節省空間

沒有鍋爐房，省去了冷卻塔、鍋爐房和其它設備，冷卻塔占用的寶貴面積，產生附加經濟效益，并改善了環境外部形象。

地水源熱泵系統的能量來源于自然能源。它不向外界排放任何廢氣、廢水、廢渣、是一種理想的“綠色空調”。被認為是目前可使用的對環境最友好和最有效的供熱、供冷系統。該系統無論嚴寒地區或熱帶地區均可應用�？蓮V闊應用在辦公樓、賓館、學校、宿舍、醫院、飯店、商場、別墅、住宅等領域
