精品垃圾發電廠模型制作案例

垃圾發電廠模型根據廠區建筑總平面圖、效果圖所示，設計制作全廠建筑、道路、周邊配套、周邊道路等全廠廠區模型；生產工藝流程剖面模型根據主廠房平面圖、主廠房建筑圖、生產工藝流程圖、飛灰填埋庫區圖所示以及現場勘查，設計制作顯示整個生產工藝流程的模型，其中要求主廠房內設備系統（主要包括垃圾給料系統、垃圾焚燒系統、煙氣凈化處理系統、發電設備）是以將主廠房剖面設計的形式展示出來，突出主體設備系統與主廠房的關聯關系。

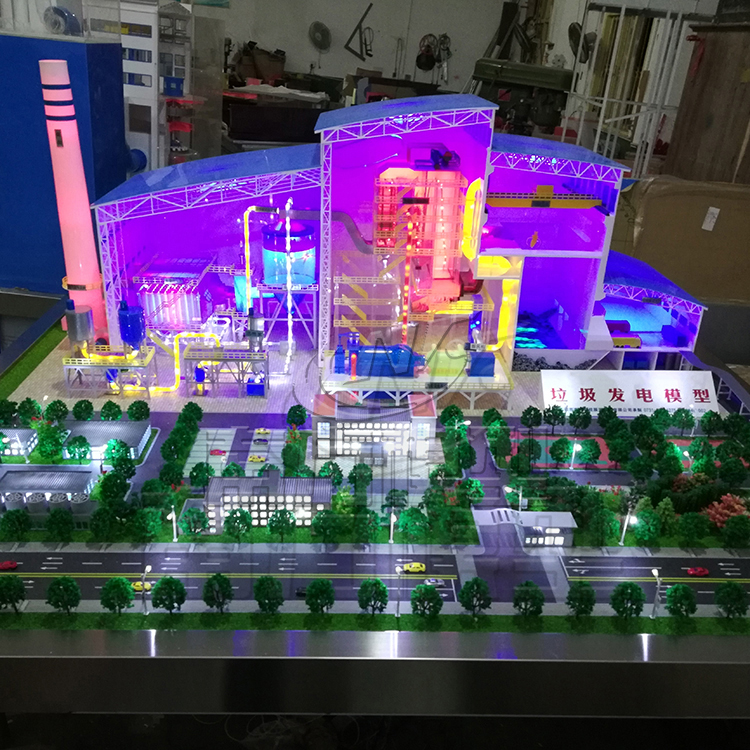

垃圾發電廠沙盤模型

垃圾焚燒發電廠模型微縮還原垃圾焚燒發電廠廠區及機組設備運行工藝設計場景，突出廠區入口、水體、綜合辦公樓、主廠房、煙囪、飛灰填埋庫區。廣場地面雕刻出方磚鋪地，運用人工分色處理，打磨噴涂上色；點綴一些汽車、行人、休憩椅、雕塑小品及各種植物等環境配套設施使廣場更添休閑味道，環境更加豐富。并在廣場設置地?zé)艏盁艄庖栽黾幽Ｐ鸵咕靶Чㄈ珡S綠化有可能變動，最終以變動后設計制作）。全廠道路考慮垃圾車（地磅房到卸料平臺）、灰罐車（灰罐車區）、入廠道路等的布置，尤其著重突出道路兩邊綠化的細節。

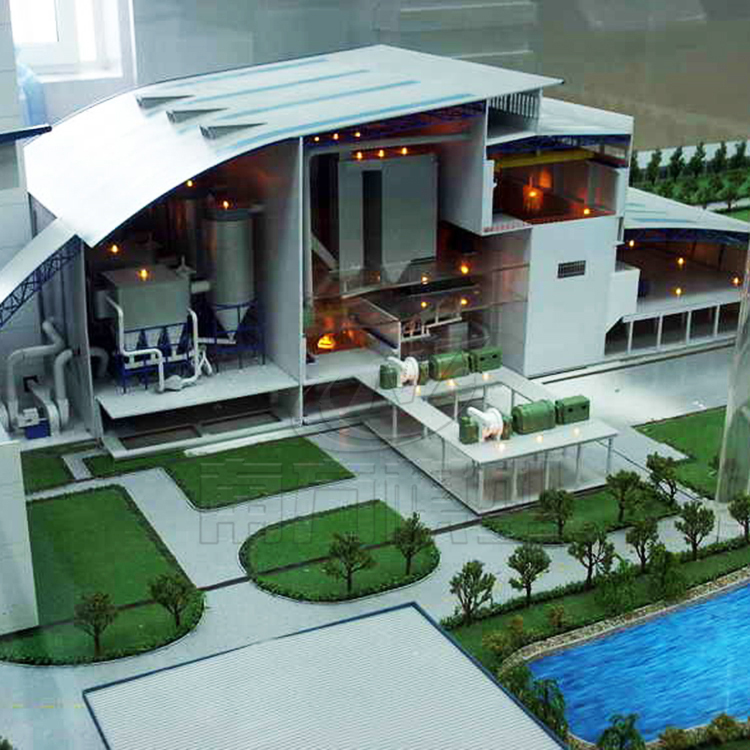

垃圾發電模型

垃圾焚燒發電廠模型包括內容：

(1)主廠房、煙囪、汽機房整套生產裝置模型；

(2)垃圾儲存及上料系統模型；

(3)焚燒爐及余熱爐模型；

①垃圾推進器可循環往復演示；

②爐排可循環動作往復演示；

③引風機電動，風道白色燈光流動演示；

④水系統管道藍色燈光流動演示；

⑤電力線系統白色燈光流動演示；

⑥煙氣管道系統紅色燈光流動演示；

(4)除渣系統模型；

(5)煙氣凈化系統模型；

(6)除灰系統模型；

(7)發電機組系統模型；

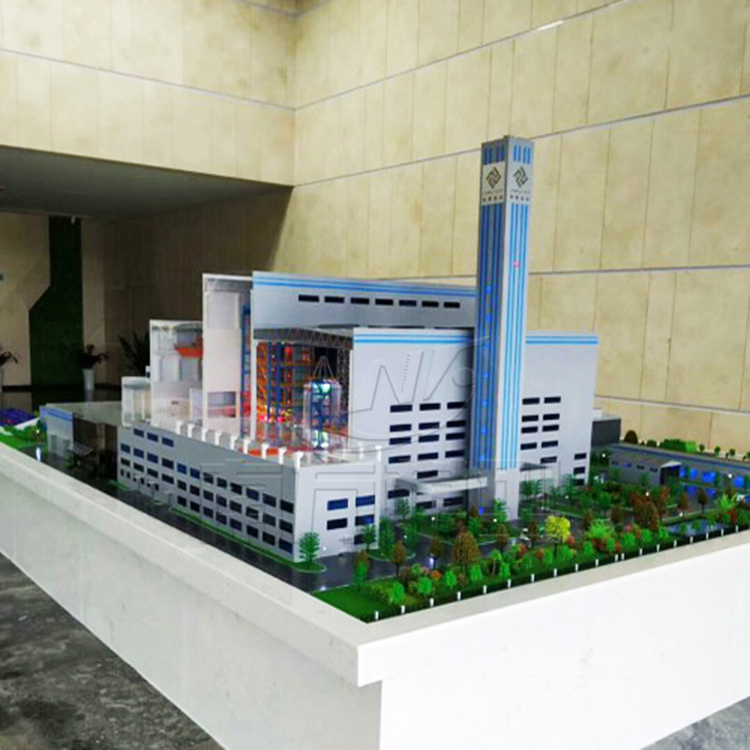

生活垃圾焚燒發電模型

生活垃圾焚燒發電模型（含焚燒發電、脫硝、脫硫、除塵工藝流程）以常規生活垃圾焚燒發電工藝為原型制作。生活垃圾焚燒發電廠模型主要由以下模塊組成：

1）垃圾接收，儲存及輸送工藝模塊

垃圾接收，儲存及輸送工藝系統：主要制作出卸料大廳模塊，卸料門，垃圾儲坑（透明結構），垃圾起重機，此系統為靜態外形結構展示。

2）垃圾焚燒模塊

垃圾焚燒工藝系統：垃圾焚燒工藝系統采用機械爐排爐為原型制作，整體采用透明結構，展示內部爐排結構特點，燈光模擬燃燒效果。

3）余熱利用（發電）模塊

余熱利用工藝系統：此工藝系統主要展示余熱鍋爐到汽輪發電機組發電過程，鍋爐采用分色透明結構展示（制作出鍋爐水冷壁，過熱器，省煤器，預熱器），汽輪機與發電機為靜態外形結構展示。

4）煙氣凈化工藝模塊

煙氣凈化系統：煙氣凈化工藝系統主要包括制作工藝流程為：脫硫、脫硝、除塵等設備；凈化后的煙氣通過引風機、煙囪排出。

5）灰渣處理工藝模塊

生活垃圾焚燒發電廠模型主要展現工藝流程：

生活垃圾焚燒發電廠模型工藝流程以不同顏色管道連接各個模塊（部件），管道內過高亮LED流水燈，模擬介質流向工藝，主要展示工藝流程有：垃圾預處理流程、廢氣工藝流程、空氣工藝流程、飛灰工藝流程、發電工藝流程。
